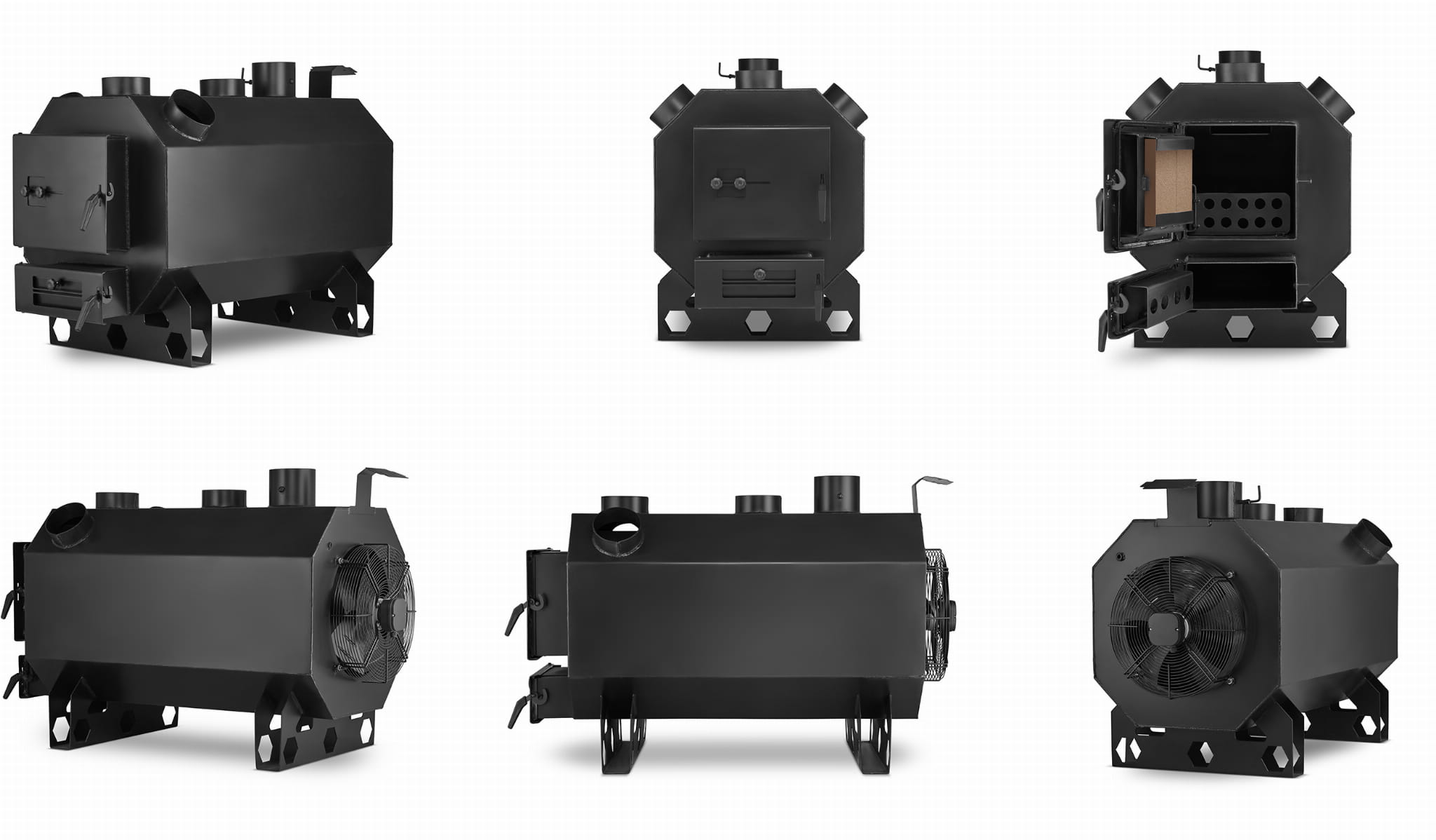

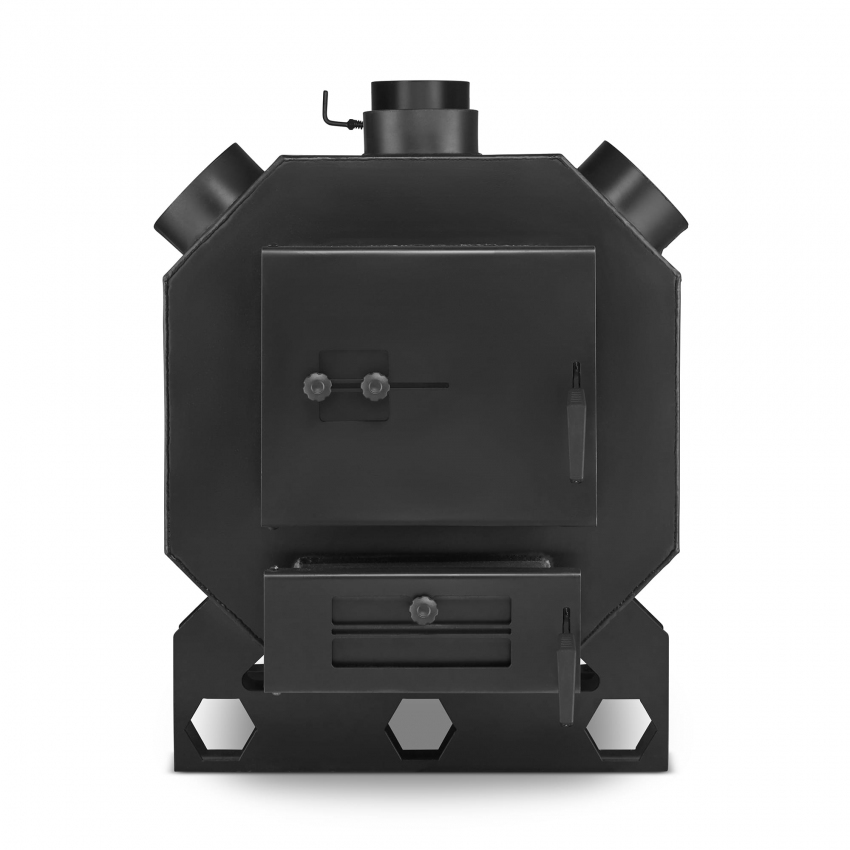

Horkovzdušná kamna OKTAGON EKO s řízeným ventilátorem a výkonem 35 kW

Kamna na pevná paliva tohoto typu jsou díky své konstrukci a vysoké účinnosti vhodná především pro vytápění průmyslových hal, skladů, dílen nebo např. skleníků, hospodářských prostor a v neposlední řadě i obytných prostor.

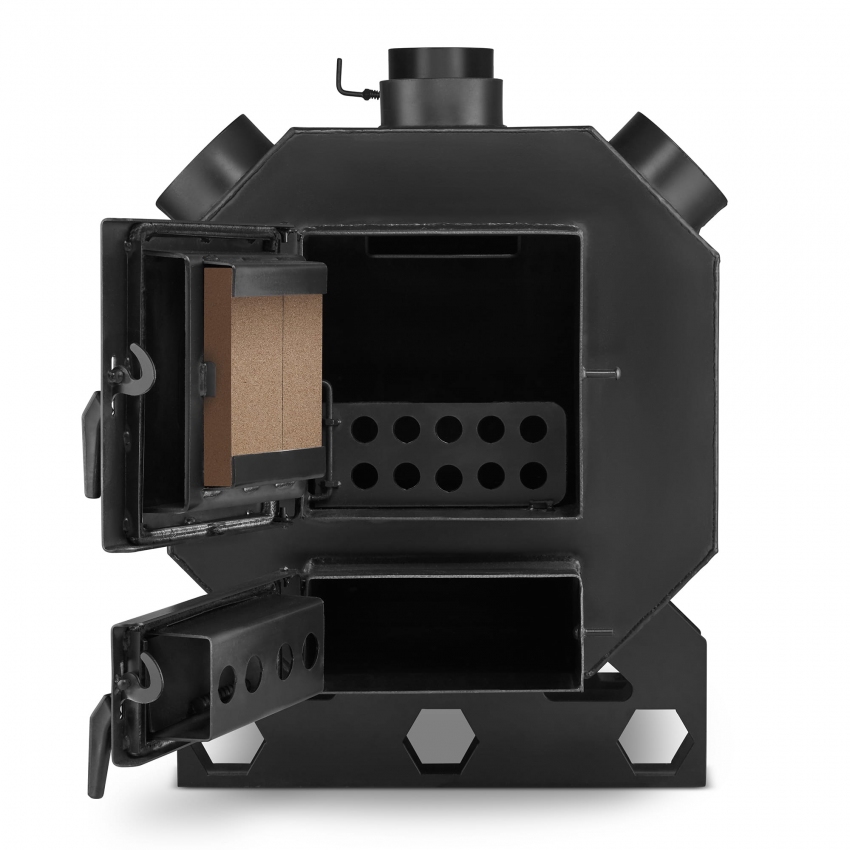

Prostorná spalovací komora umožňuje spalovat dřevní polena až do rozměru 1m !

Technické parametry :

• jmenovitý topný výkon : 30,00 kW
• maximální topný výkon : 35,00 kW / cca 400 m2

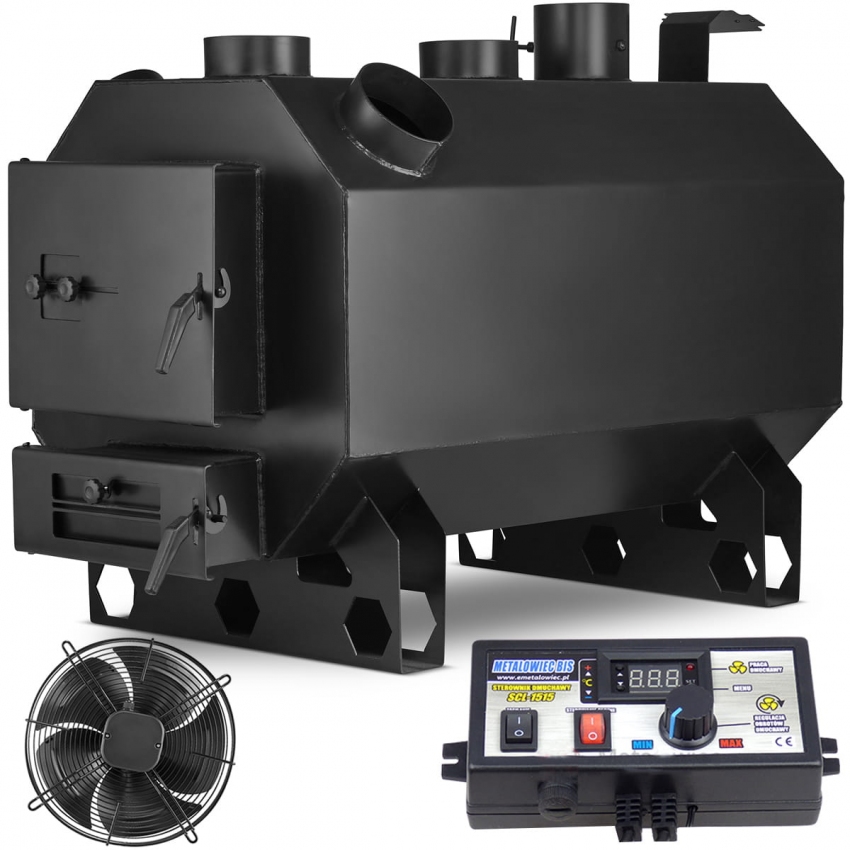

• v kompletu obdržíte :  axiálního ventilátor: 1380 ot./min a výkon: 4650 m3/h
• v kompletu :  regulátor ventilátoru SCL-1515
• inovativní design vzduchového pláště zcela obklopujícího spalovací komoru pro maximální účinnost
• takřka nezničitelná kamna celá vyrobená z atestovaných kotlových plechů p265gh a 16M06 o tloušťce # 6 mm
• velký deflektor snižuje spotřebu paliva až o 30 %
• Třída energetické účinnosti: A.
• Index energetické účinnosti: 110
• čistá hmotnost: 260 kg
• celková hmotnost: 290 kg
• litinový rošt: 1000 x 250mm
• povrch ošetřen certifikovanou žáruvzdornou barvou, která chrání proti korozi a dodává estetický vzhled
• masivní konstrukce
• obrovská spalovací komora 100 x 55 cm!

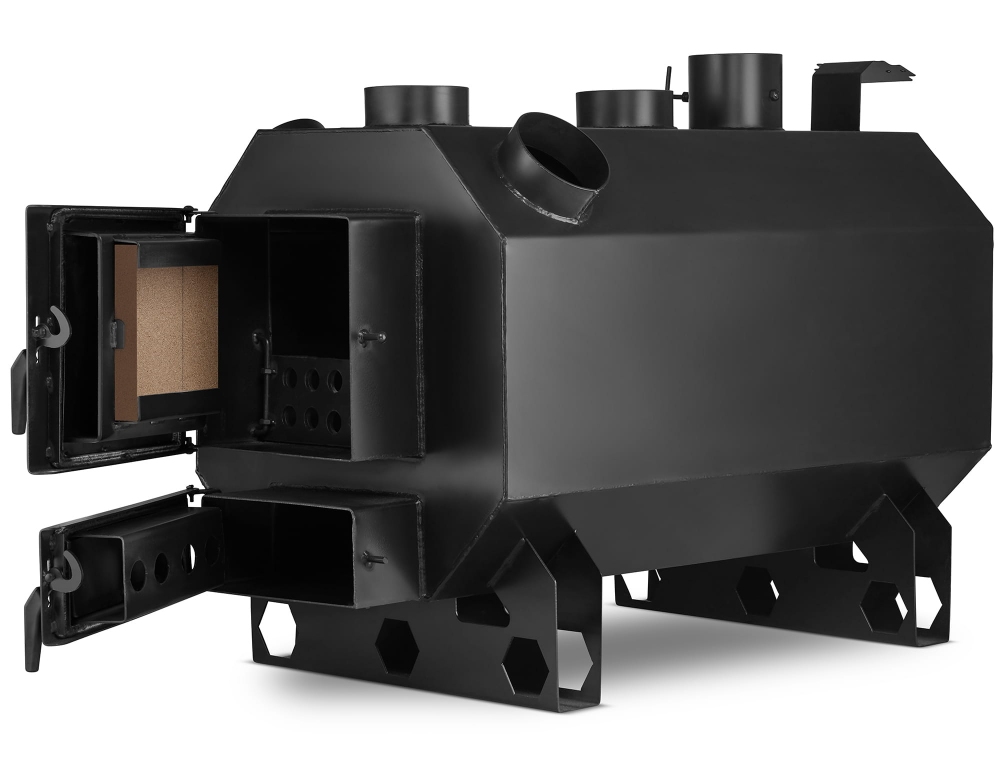

• velká přikládací dvířka
• uživatelský manuál
•
• Emise CO při 13 % O2: <0,5 %
• teplota spalin: 279 °C
• spotřeba paliva: 1,50 kg/hod
• vzdálenost od hořlavých materiálů : > 1,20 m
• druh paliva: doporučené sezónované tvrdé dřevo s vlhkostí ≤20 % * mg / Nm3, brikety, uhlí pouze jako přísada do 10 %

Zabezpečení a certifikace
Značka CE: ANO / umístěna na typovém štítku
soulad s normou: EN13240: 2006

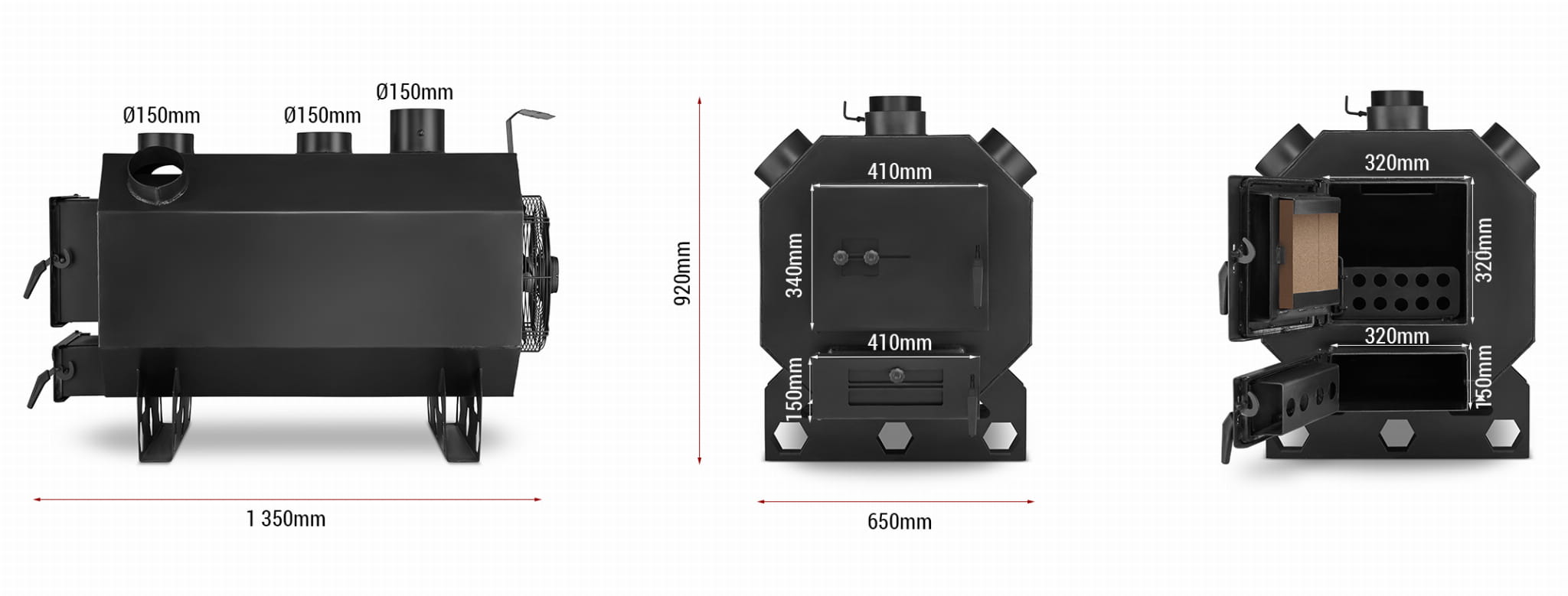

Rozměry

• vnější rozměry: celková šířka: 650 mm x celková hloubka: 1350 mm x celková výška: 920 mm
• rozměry topeniště: šířka: 550 mm x délka: 1000 mm x výška: 450 mm
• rozměry horních dvířek (plech 3 a 4mm): šířka: 410mm x výška: 340mm
• rozměry spodních dveří (plech 3 a 4mm): šířka: 410mm x výška: 150mm
• rozměry horního nakládacího otvoru: šířka: 320 mm x výška: 320 mm
• rozměry spodního otvoru: šířka: 320 mm x výška: 130 mm
• rozměry litinového roštu: šířka: 250mm x hloubka: 1000mm
• průměr výstupu horkého vzduchu: Ø 150mm
• průměr vyústění kouřovodu: Ø 150mm
• výška nohou: 140 mm

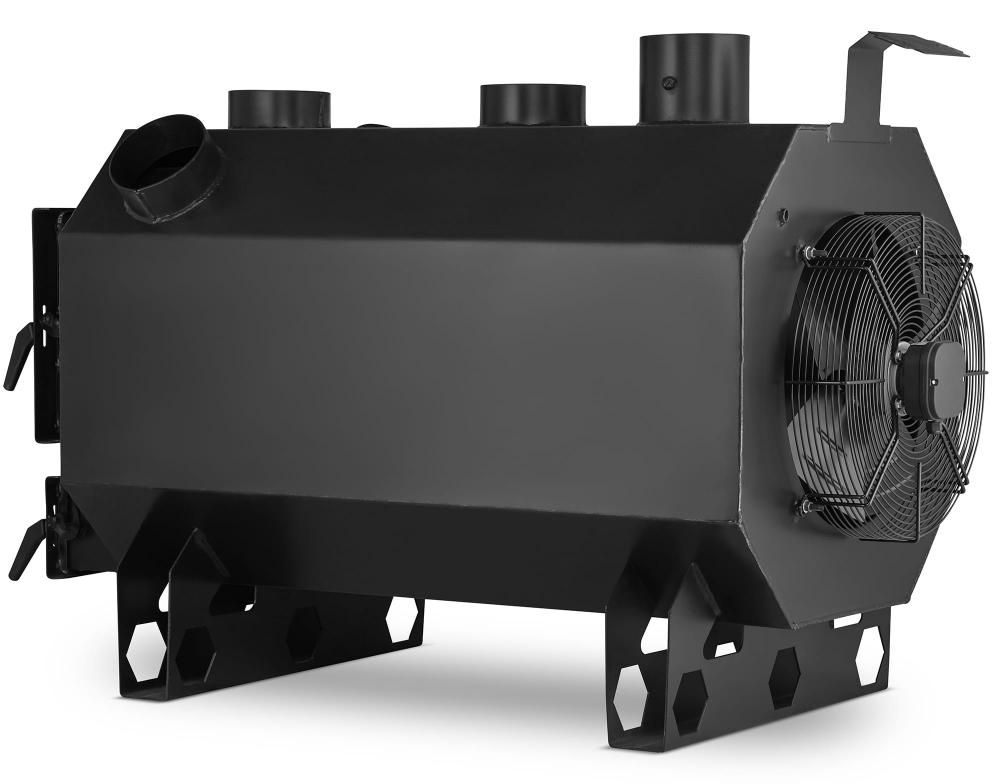

Technické parametry ventilátoru

• typ ventilátoru: axiální nucený
• materiál: ocel (vrtule + pouzdro)
• průměr: Ø 430 mm
• napájení: 230V / 50Hz
• motor: 4P
• napětí: 0,82A
• rychlost otáček: 1380 ot./min
• průtok vzduchu: 4650 m3 / h
• bezpečnost: CE značka + ochranná síť

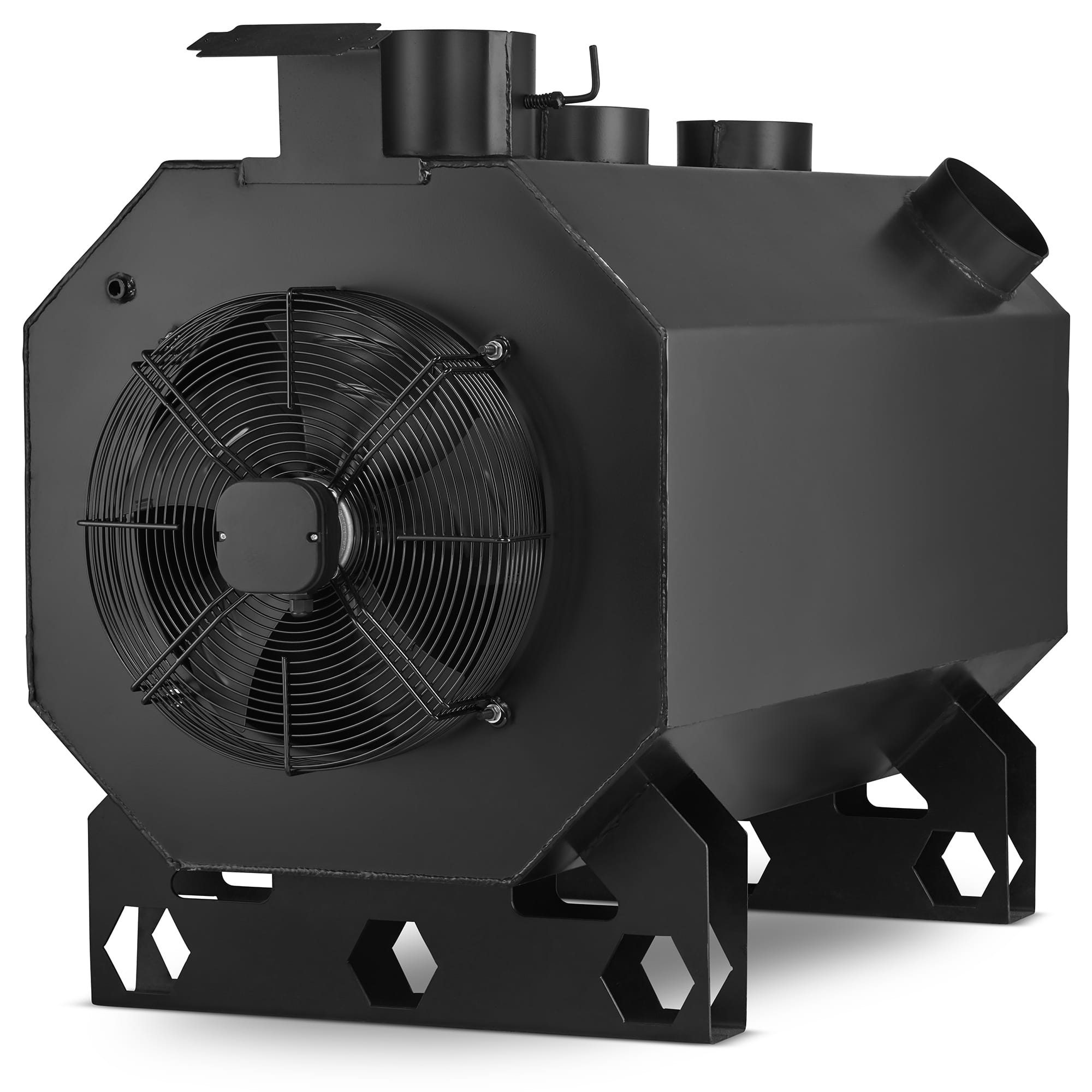

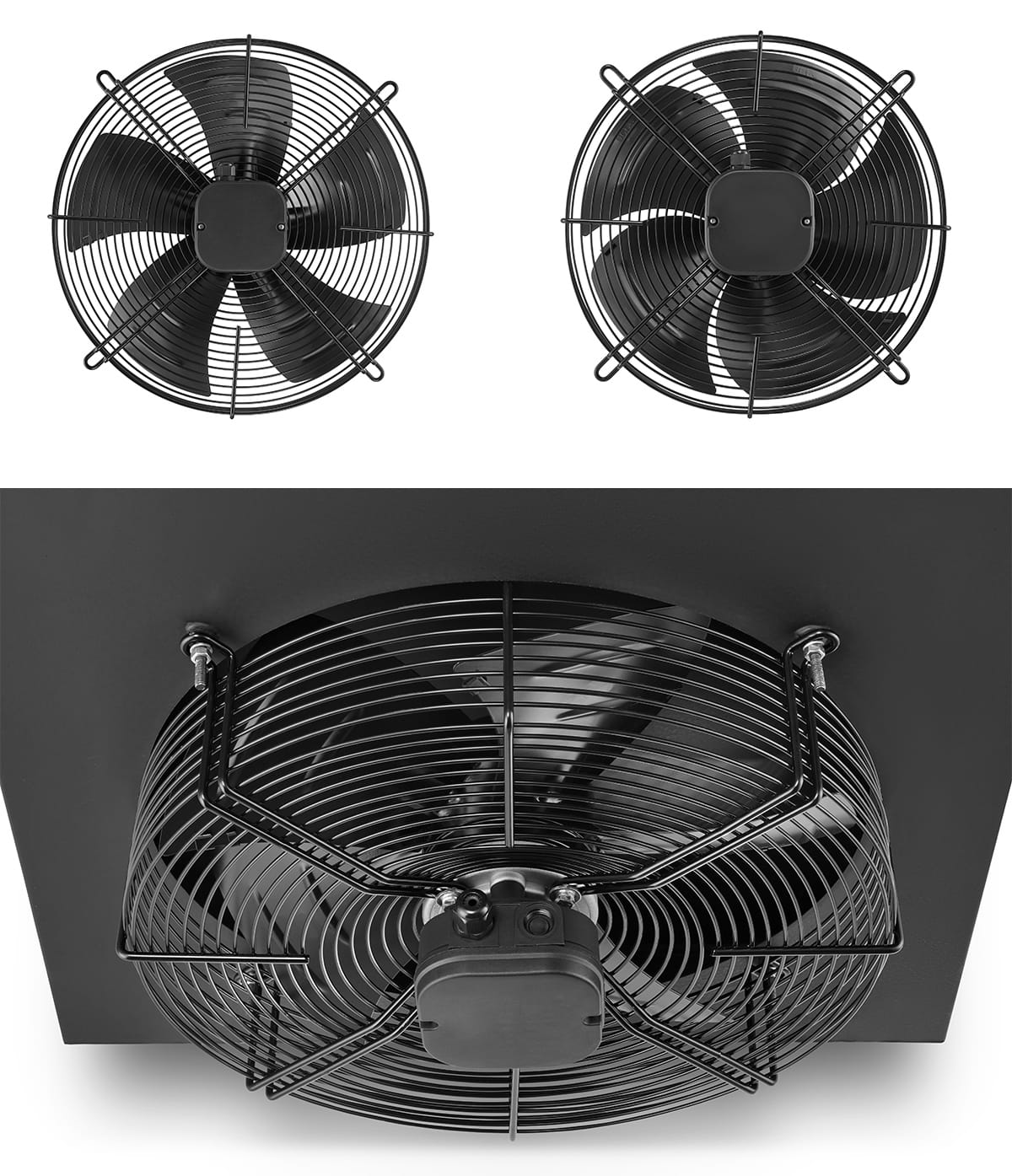

V horkovzdušných vysoce účinných kamnech používáme axiální silové ventilátory s rychlostí otáčení 1380 ot./min. Účinný a tichý ventilátor o průměru Ø 430 mm a výkonu 4 650 m3/h vhání vzduch do vzduchového pláště obklopujícího topeniště a směruje jej do čtyř horních vývodů horkého vzduchu o průměru 150 mm. Díky srpovitému profilování lopatek rotoru mají ventilátory vysokou účinnost proudění vzduchu při minimální hlučnosti. Lopatky jsou vyrobeny z lisovaného plechu, jejich moderní tvar umožňuje dosáhnout maximální účinnosti při nízké spotřebě energie a nízké hlučnosti. Díky velmi vysoké teplotní odolnosti lze axiální ventilátory použít ve ventilovaných horkovzdušných kamnech.

.

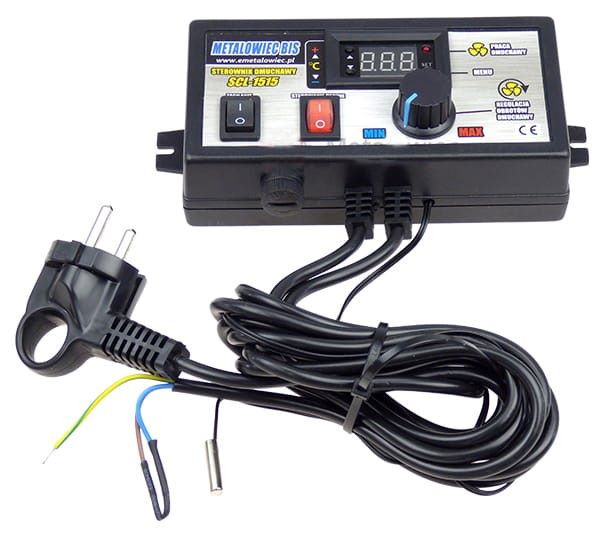

Technické parametry ovladače (ovladač je součástí kompletu)

• model: SCL-1515 automatický ovladač ventilátoru
• potenciometr pro nastavení teploty
• příkon : 2W
• maximální výstupní zátěžový výkon: 500W
• rozsah regulace teploty: -50 °C min - 110 °C max
• přesnost měření teploty: +/- 1 °C
• rozměry (mm): 74 x 40 x 145mm
• napájení: 230V / 50Hz
• pracovní teplota: -10 až + 50 °C
• délka přívodního kabelu ventilátoru: 1,00m
• délka síťového kabelu: 1,40m
• jištění: 1,6A pojistka
•  Wan - Elektronik

Zabezpečení a certifikace

•  CE: ANO / umístěna na typovém štítku
•  splňuje normu: EN13240: 2006

Regulátor byl navržen s ohledem na horkovzdušná kamna.

Je vybaven dvěma spínači a jedním potenciometrem:

• černý spínač (napájení regulátoru zapnuto)
• svítí červeně ruční provoz (odpojí termostat) dochází pouze k plynulé regulaci výkonu bez reakce na teplotu).
• potenciometr "min - max" plynulá regulace výkonu (otáček ventilátoru).
• Regulátor je chráněn trubičkovou pojistkou 1,6A, která je umístěna ve spodní části pouzdra, v držáku pojistky.
• Ovladač je vybaven LED displejem (3 číslice), na kterém se standardně zobrazuje aktuální teplota naměřená čidlem.

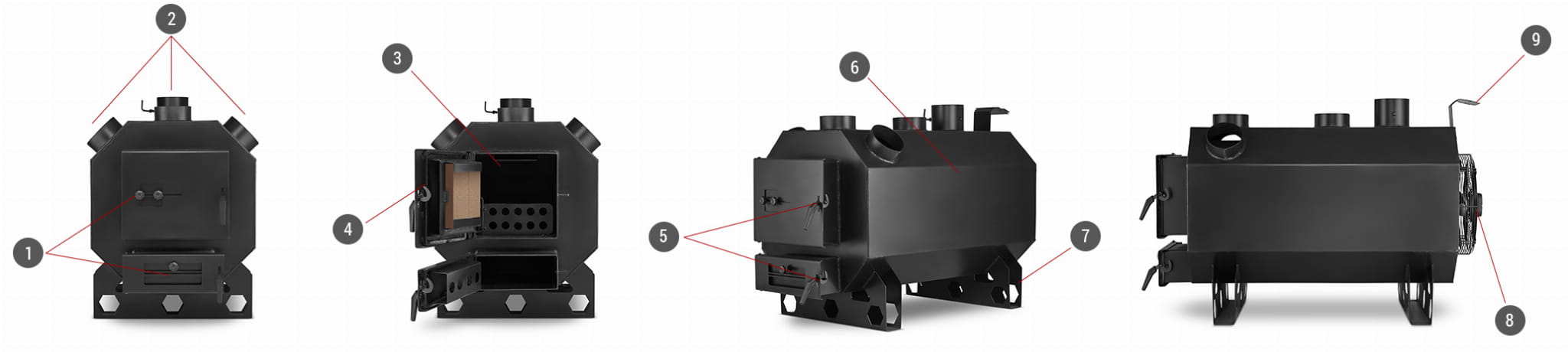

1. Regulace přívodu vzduchu do spalovací komory

2. 4 x výstup horkého vzduchu o průměru 150mm

3. Velká spalovací komora o rozměrech 1000 x 550mm

4. Dveře jsou utěsněny tepelně odolnou šňůrou

5. Tlakové uzavření dveří

6. Vzduchový plášť

7. Masivní nohy kamen, výška 140mm

8. Nucený axiální ventilátor

9. Montážní držák pro regulátor

Parametry:
